Lupine Charger One Ladegerät

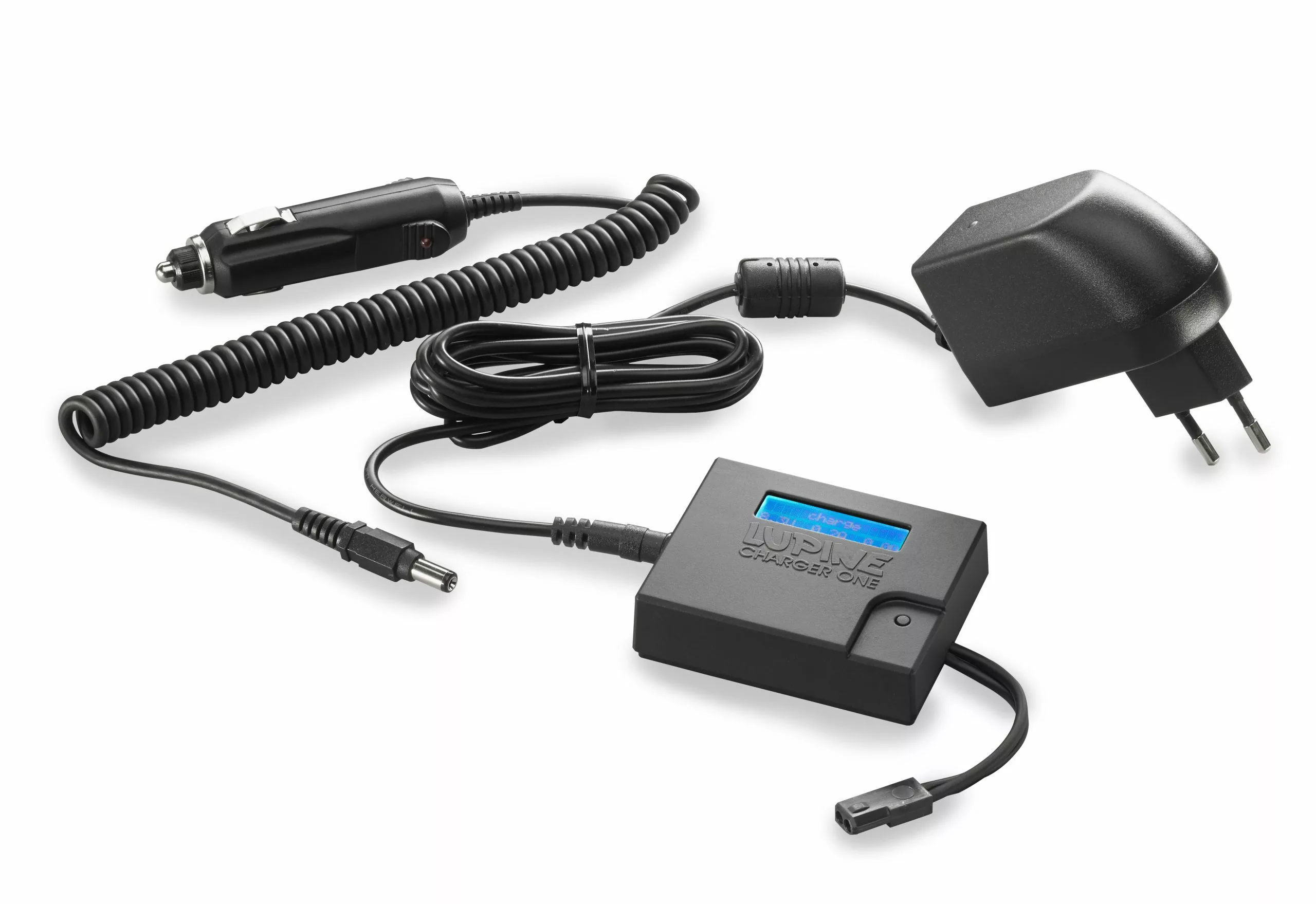

Charger One – Das Ladegerät!

Dem intelligenten Powerladegerät Charger One steht die neueste Generation der Ladetechnik zur Verfügung. Als komplette Eigenentwicklung wurden alle Ladefunktionen perfekt auf Lupine Akkus abgestimmt. Mikroprozessorgesteuert unterstützt der Charger One mit vier Ladefunktionen die komplette Akkupalette von Lupine. Die speziell entwickelte Software sorgt mit unübertrefflicher Sicherheit immer für eine randvolle Ladung. Das beleuchtete Display liefert dabei während des gesamten Ladevorgangs Informationen zum Ladestatus wie z.B. Spannung und eingeladenen Ampere.

Anzeige:

Der erste Wert gibt die aktuelle Spannungslage an.  Bei 8.3V – 8.4V ist der Akku voll geladen. Der zweite Wert gibt den aktuellen Ladestrom an. Bei einem leeren Akku beginnt der Ladestrom bei 2.5A und sinkt gegen Ende des Ladevorganges, bei voller werdendem Akku, bis auf 0.1A ab. Der dritte Wert gibt die eingeladene Kapazität in Amperestunden (Ah) an.

Funktionen:

Der Charger One hat verschiedene Lade – und Entladefunktionen welche per Knopfdruck ausgewählt werden können.

1. Li-Ion Ladeprogramm (Standardprogramm)
Dieses Programm dient zum Laden des Akkus. Sobald das Display „Full“ anzeigt ist der Akku vollständig geladen.

2. Li-Ion Entladeprogramm
Mit Hilfe des „Discharge“ Programmes können Sie Ihren Akku vollständig entladen. Die entnommene Kapazität wird dann auf dem Display angezeigt. Achtung Akku nicht leer lagern!!!

3. Entlade- und Ladeprogramm
Der Akku wird zuerst komplett entladen und dann voll aufgeladen. Dieses Programm verwendet man zum Beispiel nach einer Akku-Kalibrierung.

4. 50% Storage Programm
Der Akku wird genau auf 50 % seiner Kapazität geladen. Ideal zur Lagerung des Akkus über einen längeren Zeitraum.

12V Adapter:

Mit dem beiliegenden 12 Volt Adapter kann der Charger One auch am Zigarettenanzünder in einem Fahrzeug betrieben werden.

Technische Daten:

Material: PolyCarbonat, Aluminium 6061-T6
Ladestrom: 0.1 – 2.5A
Entladestrom: 0.1 – 0.5A
Ausgangsspannung: 12V=
Eingangsspannung: 12 – 14V=
Ausgangsstrom: 2A
Eingangsstrom: 2A
Frequenz: 50 – 60Hz
Display: 2 x 16 Zeichen – blaues Display mit weißer Schrift
Geeignete Akkus: Lupine Li-Ionen Akku’s – 7.2V
Anschlüsse: Ein- und Ausgang verpolsicher
Funktionen: Ladeprogramm, Entladeprogramm, Entlade/-Lade Programm, Storage Programm (50%)
Akustisches Signal: 60dB
Stromzufuhr: Über Netzteil oder 12V Kfz-Kabel
Weitbereichseingang: ja
Microprozessor gesteuert: 14-Bit RISC
